Tesira EX-LOGIC
Tesira EX-LOGICは、Tesira専用ハーフラック拡張ユニットです。EX-LOGICは合計16のロジック入出力とコマンドストリングスの出力用のシリアルポートを搭載し、ソフトウェアを介してコントロールを構成できます。16接続中12のロジック入出力は、入力として接点や5V TTL、出力として最大40V / 500mAを提供します。残りの4接続は、ロジック接続または可変電圧制御入力（ポテンショメータやフェーダー）としても使用できます。EX-LOGICは、Tesiraコントロールネットワークと通信し、データ伝送、構成、制御を行います。
| 商品名称 | Tesira用 ロジック入出力拡張ユニット |
|---|
| 品番 | Tesira EX-LOGIC |
|---|
| 価格（税込） | オープンプライス |
|---|
- 特長
- 仕様
- ダウンロード
- アクセサリー

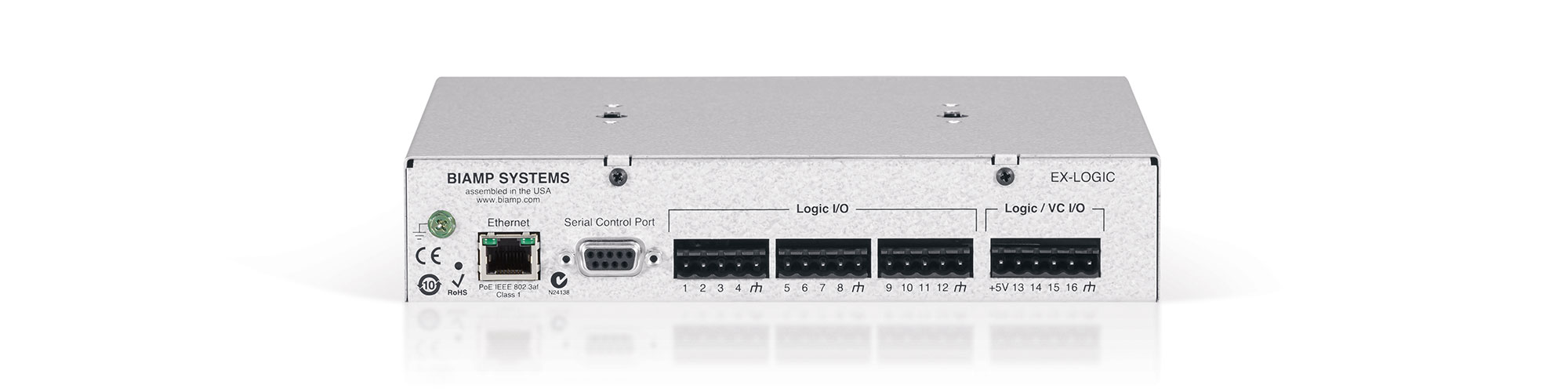

・入出力として使用できる合計16のロジック接続
・16の接続のうち4つを電圧制御入力（フェーダー）として使用できます
・入力によりソフトウェア内のアクション制御：プリセット呼出、ミュート、ダッキング、ページング機能など
・出力は、ステータスリレーやインジケーターのトリガー、他の制御可能な機器にロジック入力を提供
・コマンドストリングス出力用のシリアルポート
・イーサネット経由でTesira SERVER、SERVER-IOまたはTesiraFORTEと接続
・PoE（IEEE 802.3atクラス1、4W）にて給電
・ユーロブロック接続

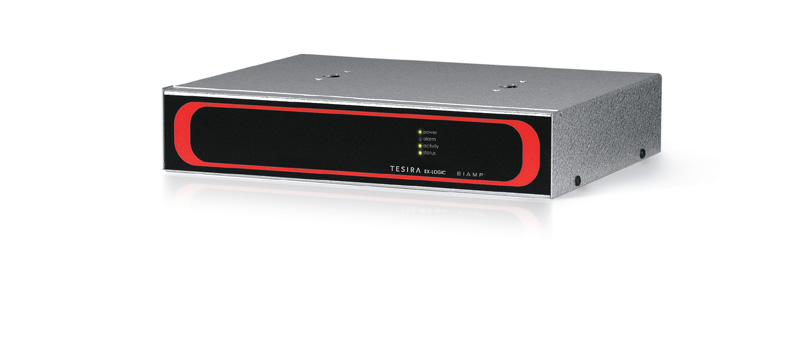

・デバイスの状態を示すフロントパネルのLED
・ハーフラックシャーシ
・16の接続のうち4つを電圧制御入力（フェーダー）として使用できます
・入力によりソフトウェア内のアクション制御：プリセット呼出、ミュート、ダッキング、ページング機能など
・出力は、ステータスリレーやインジケーターのトリガー、他の制御可能な機器にロジック入力を提供
・コマンドストリングス出力用のシリアルポート
・イーサネット経由でTesira SERVER、SERVER-IOまたはTesiraFORTEと接続
・PoE（IEEE 802.3atクラス1、4W）にて給電
・ユーロブロック接続
・デバイスの状態を示すフロントパネルのLED
・ハーフラックシャーシ
| コントロール コネクション | RJ-45 Ethernet |
|---|
| Logic Input Trigger | Contact Closure or 5V TTL |
|---|
| LED Driver | 各出力ごとに5V/10mA |
|---|
| Logic Output Type | 各出力ごとに40V/300mA |
|---|
| 電源 | PoE (IEEE 802.3at Class 1, 4W) |
|---|
| 寸法(H × W × D) | 44 × 216 × 197 (mm) |
|---|
| 重量 | 1.0 kg |
|---|
