RCF｜GTX 7C ＆ GTS 16C

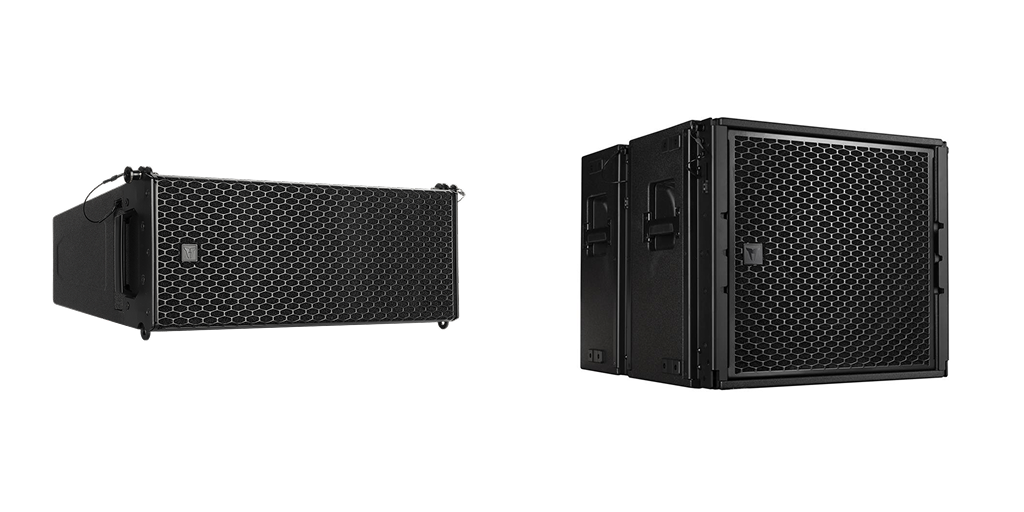

GTX 7C ＆ GTS 16C カーディオイドアレイ
カーディオイドアレイとして組み合わせた運用を想定して設計された GTX 7C と GTS 16C は、同一のカーディオイド・コンセプトとリギングシステムを採用しており、吊り下げ・スタッキング展開の両方で、狙い通りのパフォーマンスを提供します。
カーディオイドアレイモジュールの GTX 7C は、指向性のデジタル制御とアクティブDSP最適化による音響設計を組み合わせ、従来のカーディオイドアプローチを上回る性能を発揮します。フロントとリアの放射部は別々のアンプチャンネルで個別に駆動され、XPSアンプとDSPプラットフォームによる広範なデジタル処理を提供し、アレイ構成において一貫したパターンコントロールとリア減衰を実現します。

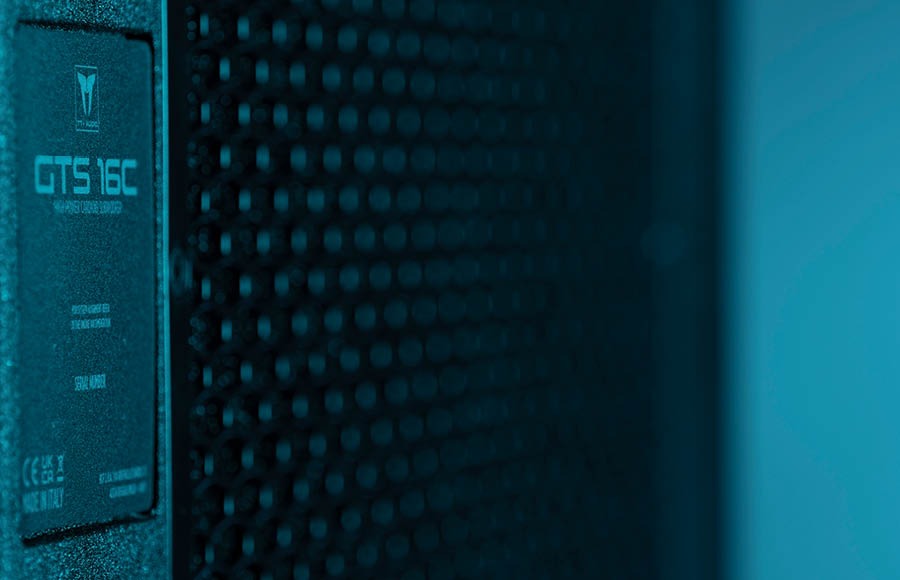

カーディオイドサブウーファーの GTS 16C は、インパクトの強い低周波数性能と制御された指向性が求められる場所に最適です。高品質合板性キャビネットには、16インチのネオジムフロントウーファーと14インチネオジムリアウーファーを搭載しています。
優れたアコースティックデザイン
GTX7Cは、新開発の「Linear Resistive Waveguide（リニア・レジスティブ・ウェーブガイド）」を採用しています。これにより、効果的なドライバー負荷や精密なパターンコントロール、広帯域にわたる指向性とフラットな半円柱状の波面が実現しています。クロスオーバー処理はリア方向への減衰機能よりも前段で作動するため、ウーファーから放射される音とのスムーズなつながりを保証します。また、位相の揃った左右対称のコーン配置により、タイムアライメントを維持。同時にパッシブクロスオーバーは帯域全体で一貫したレスポンスと位相特性を実現するようチューニングされています。「FiRPHASE」プロセッシングが0°の直線的な位相の波面を提供することで、軸外の音の乱れを低減し、ウーファーの放射音とのつながりを滑らかにしながら、再生帯域全体の明瞭度を向上します。
サブウーファーに指向性を
本来、低域は無指向性のため、これが原因でステージ上に不要なエネルギーが蓄積したり、屋内スペースで過度な残響が発生したり、屋外環境において騒音問題を引き起こしたりすることがあります。カーディオイドサブウーファーは、低域のエネルギーを客席側へと集中させ、背面への音の放射を大幅に抑えることでこれらの課題を解決します。
アクティブカーディオイドテクノロジー
従来のカーディオイド設計は、ウーファーの物理的な配置によって背面への音の回り込みをある程度打ち消すことはできるものの、特定の周波数帯域で限界が生じやすく、またアプローチとしてもパッシブな方法（単一もしくはペアのスピーカーユニットを同一のオーディオチャンネルで駆動する方式）に依存しがちでした。対照的に、TT+オーディオのアクティブカーディオイドシステムでは、それぞれ独立して駆動するフロントとリアのスピーカーに加え、高度なDSP機能をフルに活用しているのが特徴です。
従来のカーディオイド設計は、ウーファーの物理的な配置によって背面への音の回り込みをある程度打ち消すことはできるものの、特定の周波数帯域で限界が生じやすく、またアプローチとしてもパッシブな方法（単一もしくはペアのスピーカーユニットを同一のオーディオチャンネルで駆動する方式）に依存しがちでした。対照的に、TT+オーディオのアクティブカーディオイドシステムでは、それぞれ独立して駆動するフロントとリアのスピーカーに加え、高度なDSP機能をフルに活用しているのが特徴です。
フロントとリアのスピーカーユニットが別々に駆動しているため、アコースティックなカーディオイドの打ち消し効果を最大限に高めるための最適なスピーカー配置が可能となりました。
精密な背面波の除去
スピーカーはデジタルかつダイナミックにアライメントされ、背面へ伝播する音波を完全に打ち消します。これにより、最大 30 dBという驚異的な減衰効果を達成します。
このリミッターと保護回路により、歪みを最小限に抑えながら最大の出力を保証し、各ドライバーが常に最適なパフォーマンスを発揮できるようになります。
広帯域のカーディオイド放射
「FiRPHASE」テクノロジーを採用することで、0°の直線的な位相応答を達成しながら、カーディオイド効果をより広い周波数帯域へと拡張しています。
未来を見据えた設計
必要な場所へ、的確にサウンドを届ける
- リアの回り込みを20 ~ 30 dB減衰し、ステージ上の不要なノイズを最小限に
- 壁や建物などの反射面による干渉を低減
- マイクへのかぶりを低減し、クリアなステージ環境を実現
- 「FiRPHASE」と「BMC（Bass Motion Control）」により、さらに広い周波数帯域で減衰効果を発揮
- 独立した振幅制限と保護機能を備え、最大出力とシステムの高い信頼性を担保
ポーラーパターンプリセット
GTX 7Cは用途別の指向性プリセットを搭載し、ステージ上、客席エリア、さらに会場外まで、さまざまな音響上の問題を解消します。
このプリセットは吊り下げ・スタッキングの両方の設置方法に対応します。
GTX 7Cは用途別の指向性プリセットを搭載し、ステージ上、客席エリア、さらに会場外まで、さまざまな音響上の問題を解消します。
このプリセットは吊り下げ・スタッキングの両方の設置方法に対応します。

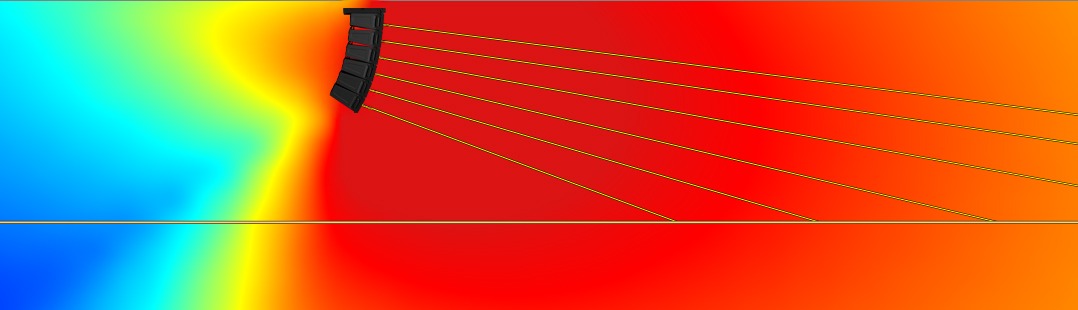

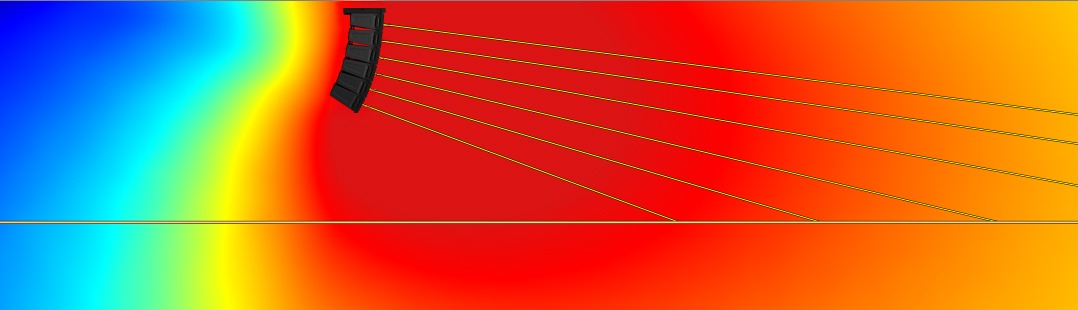

カーディオイド：アレイ背面への音の回り込みを抑え、バックステージの音量を低く保ちます。指向性制御に優れているため、屋外や騒音への配慮が求められる場所に最適です。

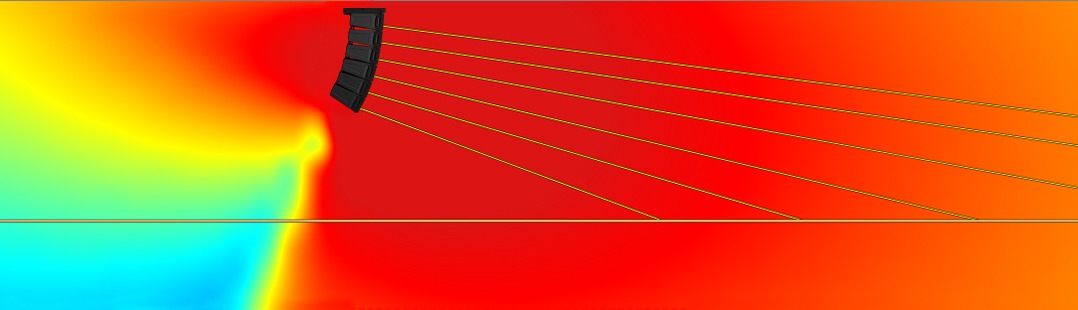

ローカーディオイド：リジェクションを下向きにシフトし、ステージエリアに到達する音のエネルギーを最小限に保ちます。
ハイパーカーディオイド：劇場や音の反射が多い場所で、壁面に届くエネルギーを低減します。

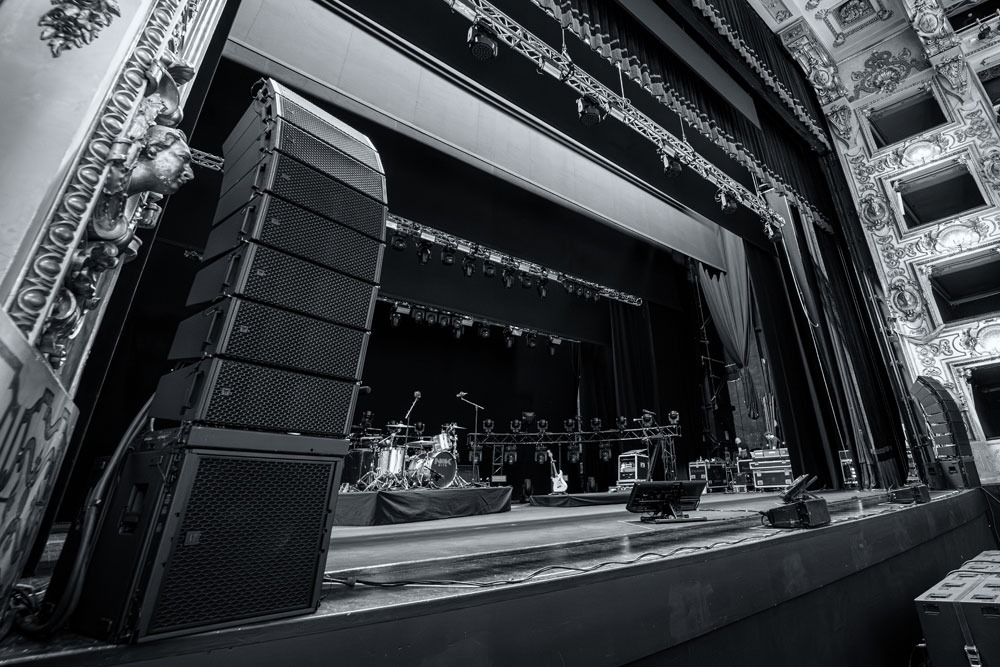

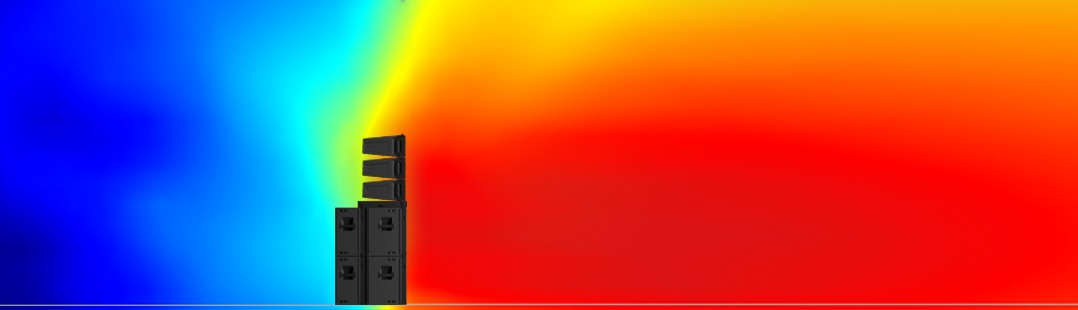

グランドスタッキングカーディオイド：スタック背面へのエネルギーの回り込みを抑え、ステージ上やバックステージの快適度を向上させます。

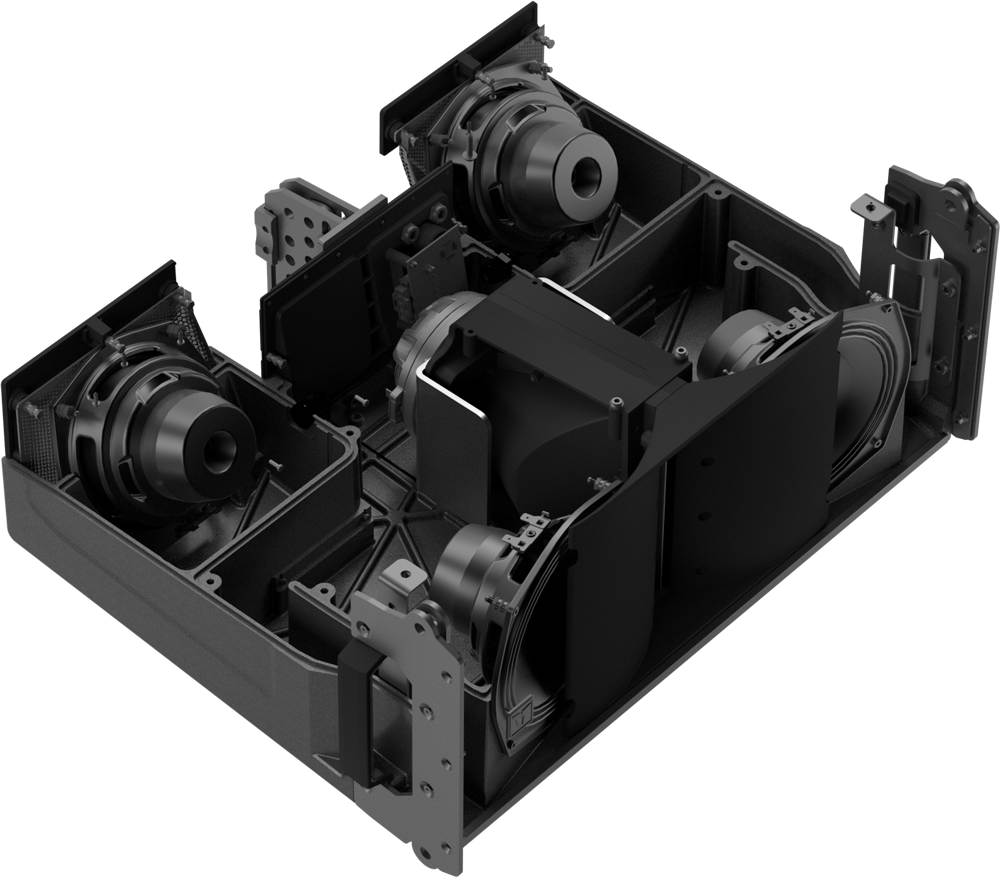

PRECISION TRANSDUCERS
TT+ Audioでは、全てのコンポーネントをデザインから設計、製造まで自社でコントロールし、さらに極限まで追い込む200時間にわたる連続音楽信号テストといった高負荷運用を想定した厳しい検証を行っています。
TT+ Audioは、非常に低いクロスオーバーポイントを実現させるため、コンプレッションドライバーに大きなサイズのボイスコイルを組み合わせた独自設計を採用しています。このアプローチには、以下のような数多くのメリットがあります。
- システム全体の効率が向上し、高SPLを実現
- Linear Resistive Waveguide（リニア・レジスティブ・ウェーブガイド）の指向性制御範囲をさらに拡張
- ボーカル帯域（中高域）の再現性が向上し、より精密でクリアな表現が可能に
- リア方向への減衰効果を高め、MFの歪みを低減
Liner Resistive Waveguide
TT+ Audio独自開発のLiner Resistive Waveguide（LRW）は全帯域における指向性とフラットな半円柱状の音波を実現します。クロスオーバーはリア減衰の前に作動し、ウーファー放射へのより滑らかな移行を達成します。

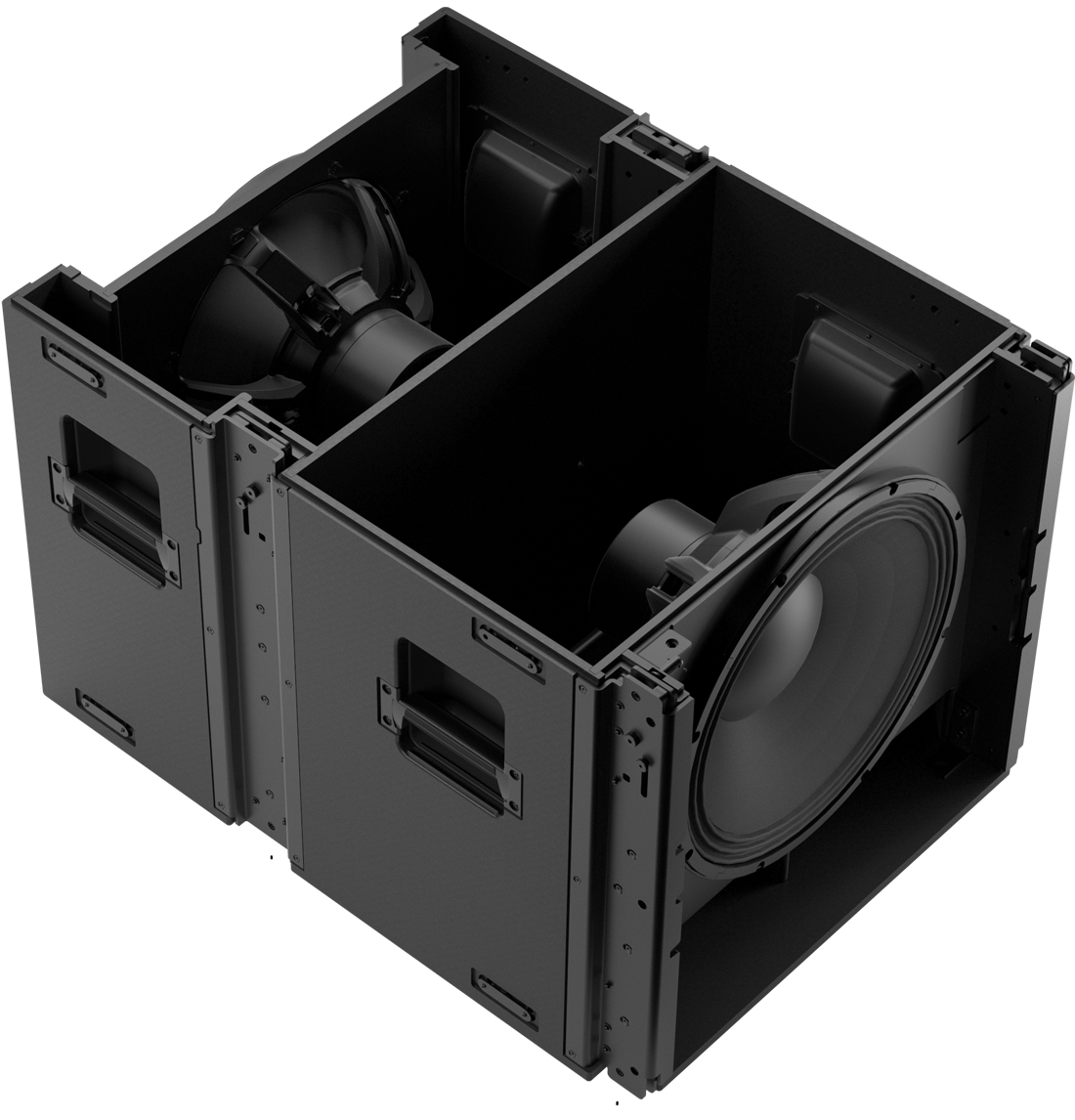

GTS 16Cは、低域であっても優れたカーディオイド性能を実現するデュアルアンプ駆動のデュアルウーファーを採用しています。16インチのネオジムフロントウーファーは前方への主要な出力として高いインパクトを提供し、14インチのネオジムリアウーファーはエンクロージャー背面への音の放射を減衰する逆位相音波を生成するために専用設計されています。
両方のスピーカーユニットが低歪み高リニア出力に最適化されています。軽量なアルミニウム芯のボイスコイル、高ダンピングのセルロースコーン素材、複合素材のスパイダー、4層内外巻きボイスコイルにより超ロングエクスカーションと素早い立ち上がりを実現します。さらに、進化したTT+オーディオの「ハイパーベンテッド（HyperVented）」テクノロジーにより、パワーコンプレッションや熱の蓄積、そして歪みを低減し、長時間の高出力動作においても安定した再現性の高い性能を維持します。

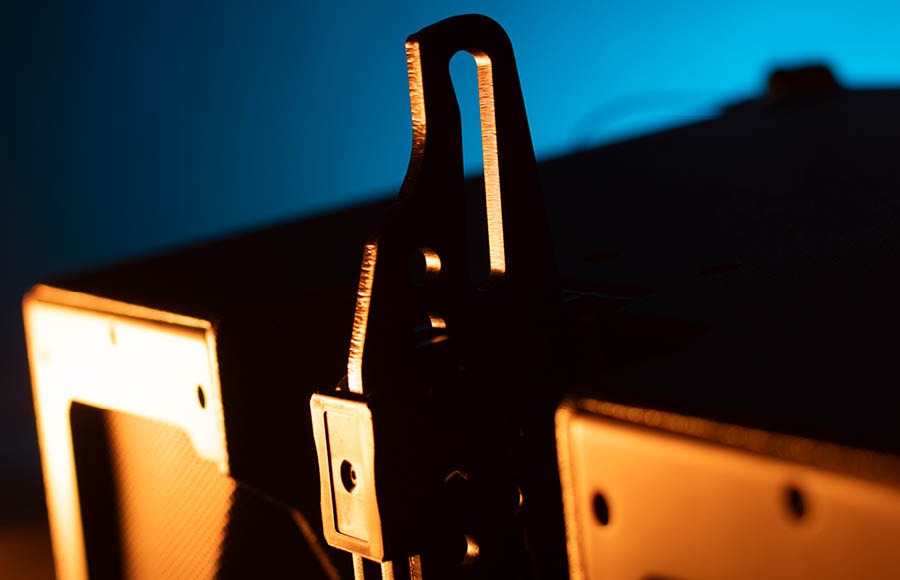

エンクロージャーと取り付け金具
衝撃吸収性のあるポリウレアコーティングを施したエンクロージャーのGTX 7Cには、2つのSpeakON STXXシリーズ4芯 IP54高耐久性メタル端子を装備しています。2つのXPS 16Kアンプチャンネルを使用し、最大4台までをカスケード接続可能です。比類のない接続性のために設計されており、音響的に難しい環境にも優れています。
衝撃吸収性のあるポリウレアコーティングを施したエンクロージャーのGTX 7Cには、2つのSpeakON STXXシリーズ4芯 IP54高耐久性メタル端子を装備しています。2つのXPS 16Kアンプチャンネルを使用し、最大4台までをカスケード接続可能です。比類のない接続性のために設計されており、音響的に難しい環境にも優れています。
ポリウレアコーティングのメリット
全てのTT+オーディオ製品は、エンクロージャーにポリウレアコーティングが施されており、優れた撥水性と耐腐食性、さらに摩耗、衝撃、機械的負荷にも耐える堅牢性を備えています。また、非常に高い弾性を持ち、低温環境下でもその柔軟性を維持できるため、高出力サブウーファーなどの激しい振動にさらされるエンクロージャーに最適です。さらに強力な耐薬品性を備えているほか、VOC（揮発性有機化合物）を排出しないため、環境に優しく人体にとっても安全です。
